隨著現代工業技術的發展，出現了各種類型的高聳結構的塔樓。這些塔樓用途各異，有作為移動通訊的、交通指揮的、游覽觀光的等等。這類結構形式可分為自立式塔架、拉線塔和單管塔等。其主要構件為主框架、橫桿、斜撐、桁架及輔助桿組成。目前我國許多鋼結構塔樓已使用或擱置多年，部分塔的鋼結構構件存在連接節點缺損、構件銹蝕、結構變形等缺陷，同時由于歷史問題部分既有建筑設計執行的技術標準低于當時相關標準規范要求。上述因素的綜合影響導致個別既有高聳結構指揮塔存在結構安全隱患，有的指揮塔已出現嚴重傾斜甚至存在倒塌風險，對日常使用和人民生命財產等造成了嚴重影響。因此，有必要對既有鋼結構各種指揮塔進行結構安全性檢測鑒定，以確保主體結構的使用安全。本文探討了自立式鋼結構綜合指揮塔結構安全性檢測與鑒定的內容，以某既有自立式鋼結構綜合指揮塔檢測為背景研究了結構安全性檢測與鑒定的方法。

　　一、結構安全性檢測與鑒定

　　1、檢測與鑒定內容

　　綜合現行相關標準規范要求，鋼結構指揮塔的安全性鑒定可按地基基礎和上部塔體結構兩個子單元綜合評定。上部塔體結構子單元應從結構構件及節點的安全性、塔體結構整體性及塔體結構整體側向位移等項目進行評定。結構構件及節點的安全性檢測及鑒定包括承載能力、構造以及不適于繼續承載的位移(或變形)等三個檢查項目。其中，承載能力應根據塔架結構的特點、空間作用性能、損傷程度以及結構上的荷載(作用)等，建立合理的計算模型，對結構抗力與作用效應進行分析，評定結構構件及節點的承載能力。塔架結構整體性應包括塔架結構和支撐系統布置、結構形式、構件選型等。根據鋼結構安全性檢測及鑒定內容和塔體結構特點，其現場結構檢測內容主要包括：

　　1)建筑、結構使用情況調查

　　2)建筑平面及層高復核

　　3)地基基礎調查；

　　4)塔體結構實際空間布置、構件實際規格測量；

　　5)塔體結構整體側向變形及構件局部變形檢測；

　　6)連接構造及連接節點缺陷檢查；

　　7)結構構件及連接節點損傷及銹蝕情況檢測；

　　8)結構材料強度及鋼構件表面涂層厚度測量；

　　9)塔內建筑門窗、地面以及設備布置完損及使用情況調查；

　　2結構分析

　　2.1分析模型

　　自立式鋼結構塔體一般采用整體空間鋼架法進行結構分析。計算分析所需的各構件尺寸、材料特性參數、附加恒載、樓地面活載等應根據原有施工圖紙結合現場調查、檢測結果取值?？蚣苤c框架梁之間、框架梁與次梁之間、主體結構與斜撐之間以及桁架腹桿與腹桿之間的連接，應按實際連接構造情況視為剛接或鉸接。

　　2.2分析荷載

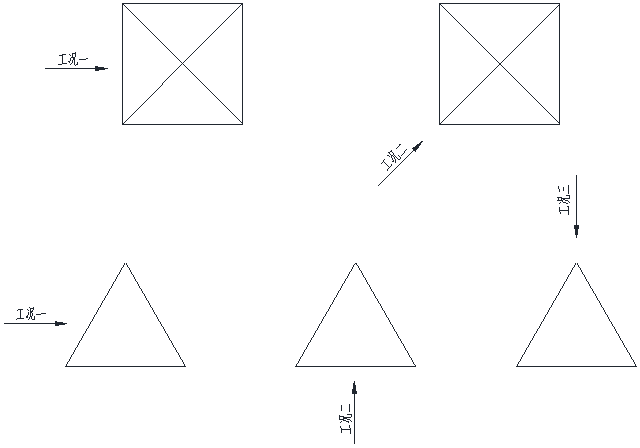

　　自立式鋼結構塔體上的荷載根據《高聳結構設計標準》（GB50135-2019）一般包括永久荷載、活荷載、風荷載、覆冰荷載、雪荷載以及溫度作用和地震作用等。其中在風荷載和地震作用下，應考慮多種作用方向，如圖1所示：

　　2.3結果分析

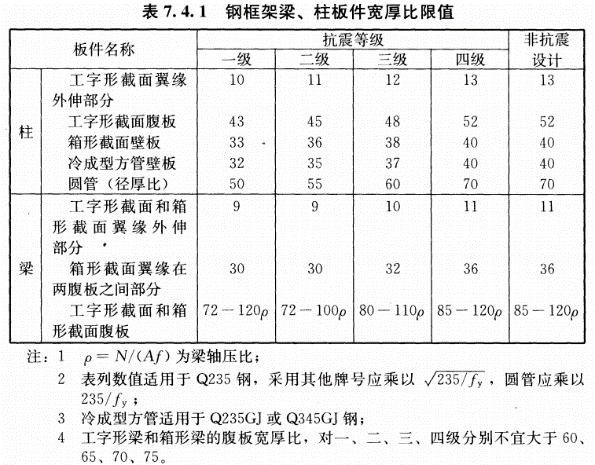

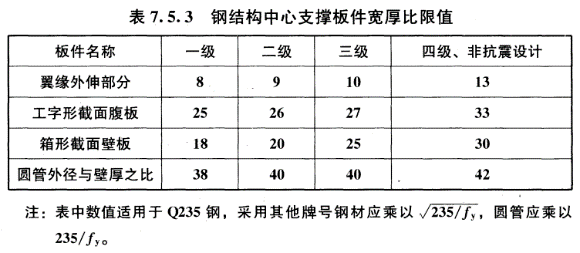

　　塔體結構分析結果可用于結構構件及節點的承載能力驗算(確定塔體結構的抗力與作用效應之比)和長細比驗算。承載能力驗算應包括強度和整體穩定驗算。結構構件的允許長細比、板件寬厚比等可參考《高層民用建筑鋼結構技術規程》（JGJ 99-2015）的規定：框架柱的長細比，一級不應大于60，二級不應大于70，三級不應大于80，四級及非抗震設計不應大于100。中心支撐斜桿的長細比按壓桿設計時不應大120。拉桿的長細比不應超過180。其梁柱及中心支撐板件寬厚比限值如下圖2所示：
