建筑混凝土構(gòu)件缺陷檢測(cè)分為外觀缺陷檢測(cè)和內(nèi)部缺陷檢測(cè)，本文將分別介紹著兩種檢測(cè)的內(nèi)容與方法。

　　一、外觀缺陷檢測(cè)

　　現(xiàn)場(chǎng)檢測(cè)時(shí)，宜對(duì)受檢范圍內(nèi)構(gòu)件外觀缺陷進(jìn)行全數(shù)檢測(cè);當(dāng)不具備全數(shù)檢查條件時(shí)，應(yīng)注明未檢查構(gòu)件的區(qū)域。

　　混凝土構(gòu)件外觀缺陷的相關(guān)參數(shù)可根據(jù)缺陷的情況按下列方法檢測(cè)：

　　1、露筋長(zhǎng)度可用鋼尺或卷尺量測(cè);

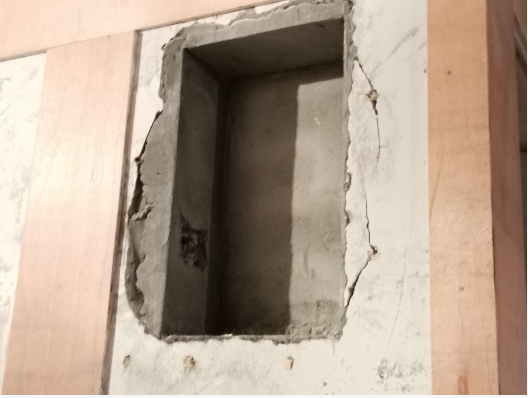

　　2、孔洞直接可用鋼尺量測(cè)，孔洞深度可用游標(biāo)卡尺量測(cè);

　　3、蜂窩和疏松的位置和范圍可用鋼尺或卷尺測(cè)量;

　　4、麻面、掉皮、起砂的位置和范圍可用鋼尺或卷尺測(cè)量;

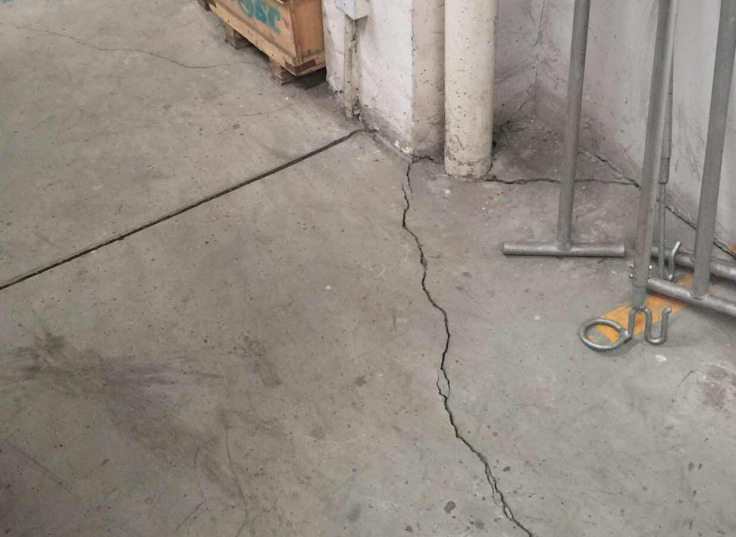

　　5、表面裂縫的最大寬度可用裂縫專用測(cè)量?jī)x器測(cè)量，表面裂縫長(zhǎng)度可用鋼尺或卷尺量測(cè)。

　　混凝土構(gòu)件外觀缺陷應(yīng)按缺陷類別進(jìn)行分類匯總，匯總結(jié)果可用列表或圖示的方式表述并宜反映外觀缺陷在受檢范圍內(nèi)的分布特征。

　　二、內(nèi)部缺陷檢測(cè)

　　對(duì)懷疑存在內(nèi)部缺陷或區(qū)域宜進(jìn)行全數(shù)檢測(cè)，當(dāng)不具備全數(shù)檢測(cè)條件時(shí)，可根據(jù)約定抽樣原則選擇下列構(gòu)件或部位進(jìn)行檢測(cè)：

　　1、重要的構(gòu)件或部位;

　　2、外觀缺陷嚴(yán)重的構(gòu)件或部位。

　　混凝土構(gòu)件內(nèi)部缺陷宜采用超聲法進(jìn)行雙面對(duì)測(cè)，當(dāng)僅有一個(gè)可側(cè)面時(shí)，可采用沖擊回波法和電磁發(fā)射法進(jìn)行檢測(cè)，對(duì)于判別困難的區(qū)域應(yīng)進(jìn)行鉆芯驗(yàn)證或剔鑿驗(yàn)證。

　　超聲法檢測(cè)混凝土構(gòu)件內(nèi)部缺陷時(shí)聲學(xué)參數(shù)的測(cè)量應(yīng)符合下列規(guī)定：

　　1、應(yīng)根據(jù)檢測(cè)要求和現(xiàn)場(chǎng)操作條件，確定缺陷測(cè)試部位;

　　2、測(cè)位混凝土表面應(yīng)清潔、平整，必要時(shí)可用砂輪磨平或用高強(qiáng)度快凝砂漿抹平;抹平砂漿應(yīng)與待測(cè)混凝土良好粘結(jié);

　　3、在滿足首波幅度測(cè)度精度的條件下，應(yīng)選擇較高頻率的換能器;

　　4、換能器應(yīng)通過(guò)耦合劑與混凝土測(cè)試表面保持緊密結(jié)合，耦合層內(nèi)不應(yīng)雜泥沙或空氣;

　　5、檢測(cè)時(shí)應(yīng)避免超聲傳播路徑與內(nèi)部鋼筋軸線平行，當(dāng)無(wú)法避免時(shí)，應(yīng)使測(cè)線與該鋼筋的最小距離不小于超聲測(cè)距的1/6;

　　6、應(yīng)根據(jù)測(cè)距大小和混凝土外觀質(zhì)量，設(shè)置發(fā)射電壓、采樣頻率等參數(shù)，檢測(cè)同一側(cè)位時(shí)，儀器參數(shù)宜保持不變;

　　7、應(yīng)讀取并記錄聲時(shí)、波幅和主頻值，必要時(shí)存取波形;

　　8、檢測(cè)中出現(xiàn)可疑數(shù)據(jù)時(shí)應(yīng)及時(shí)查找原因，必要時(shí)應(yīng)進(jìn)行復(fù)測(cè)校核或加密測(cè)點(diǎn)補(bǔ)測(cè)。

　　以上就是房屋檢測(cè)機(jī)構(gòu)給大家?guī)?lái)建筑混凝土構(gòu)件外觀缺陷與內(nèi)部缺陷檢測(cè)相關(guān)內(nèi)容。注：內(nèi)容來(lái)源于網(wǎng)絡(luò)，僅供參考。
