1檢測目的、范圍和內容

　　為了解移動廁所的結構安全性、抗風、抗震、抗雪壓性能，對該移動廁所的結構安全性、抗風、抗震、抗雪壓性能進行鑒定，檢測內容如下：

　?。?）移動廁所建筑、結構概況調查；

　　（2）移動廁所焊接質量檢測；

　?。?）移動廁所油漆質量檢測；

　　（4）移動廁所墻體平整度檢測；

　　（5）移動廁所損傷檢測；

　?。?）移動廁所尺寸復核；

　?。?）移動廁所結構構件強度檢測；

　?。?）移動廁所結構安全性、抗雪壓、抗風壓、抗震性能承載力計算分析。

　　2技術依據

　　（1）《建筑結構檢測技術標準》（GB/T50344-2019）；

　　（2）《鋼結構現場檢測技術標準》（GB/T50621-2010）；

　　（3）《鋼結構工程施工質量驗收標準》（GB50205-2020）。

　　3判定標準

　　（1）《鋼結構設計標準》（GB50017-2017）；

　　（2）《建筑結構荷載規范》（GB50009-2012）；

　?。?）《建筑抗震設計規范》（GB 50011-2010）（2016版）；

　?。?）《鋼結構焊接規范》（GB 50661-2011）；

　?。?）業主提供的有關設計圖。

　　4檢測及分析結果

　　4.1移動廁所建筑、結構概況調查

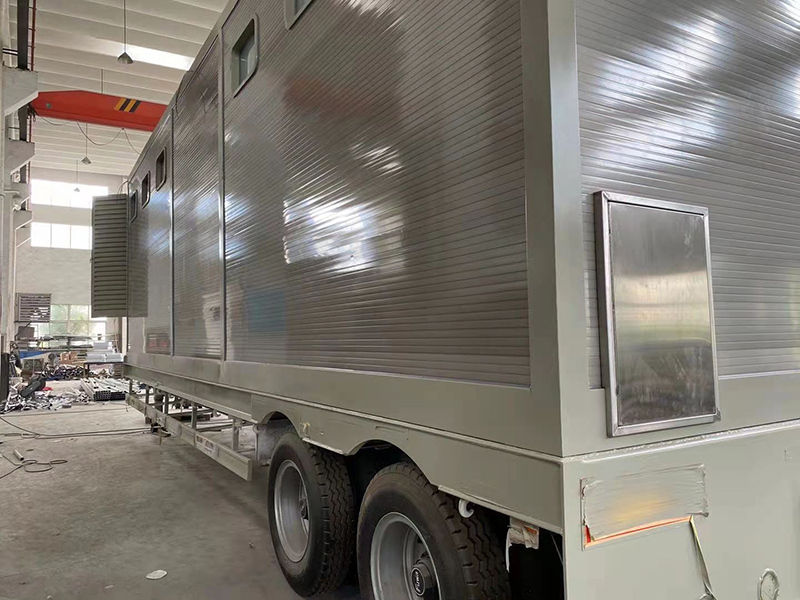

　　本次受檢對象房屋主體結構為重鋼結構，平面呈矩形，軸線尺寸為13.39m×5.95m，房屋總高為4.8m。整體鋼結構框架采用焊接連接。立柱主要采用□100mm×100mm×4mm等熱鍍鋅方鋼管，屋面橫梁主要采用□100mm×100mm×4mm等熱鍍鋅方管。

　　4.2移動廁所焊接質量檢測

　　現場通過目測法對移動廁所分類房焊接質量進行檢測，檢測結果表明，移動廁所焊接質量完好，未見明顯焊縫裂紋，焊瘤脫節等異常情況；焊縫連續，未見焊渣殘留，焊腳質量完好。

　　4.3移動廁所油漆質量檢測

　　現場通過目測法對移動廁所分類房油漆表面質量進行檢測，檢測結果表明，移動廁所分類房油漆表面色澤均勻，漆層牢固，無起泡、留痕、剝落、滲色及起皺等缺陷。

　　4.4移動廁所損傷檢測

　　現場通過目測法對移動廁所分類房外觀質量進行檢測，檢測結果表明，移動廁所門、窗洞口處平整，圓角過渡圓滑，與主體接縫密封完好；墻板表面完整平順，未見變形和損傷。

　　4.5移動廁所分類房尺寸復核

　　現場通過5m鋼卷尺及激光測距儀對移動廁所分類房尺寸進行復核，檢測結果表明，移動廁所所檢尺寸與設計基本相符。

　　4.6移動廁所材料強度檢測

　　現場采用表面硬度法對鋼結構構件的強度進行現場抽樣檢測，選取部分鋼構件測定表面硬度推定鋼材抗拉強度。

　　檢測結果表明，抽樣鋼構件尺寸為□100mm×100mm×4mm的，平均里氏硬度達到386HL~393HL，材料強度抗拉強度在463MPa~472MPa之間，抽樣鋼構件強度推定為Q235。

　　4.7移動廁所結構安全性、抗雪壓、抗風壓、抗震性能承載力計算分析

　　結合現場檢測數據、原始設計與施工資料，采用YJK軟件對本次所檢移動廁所結構進行了承載力計算分析。
