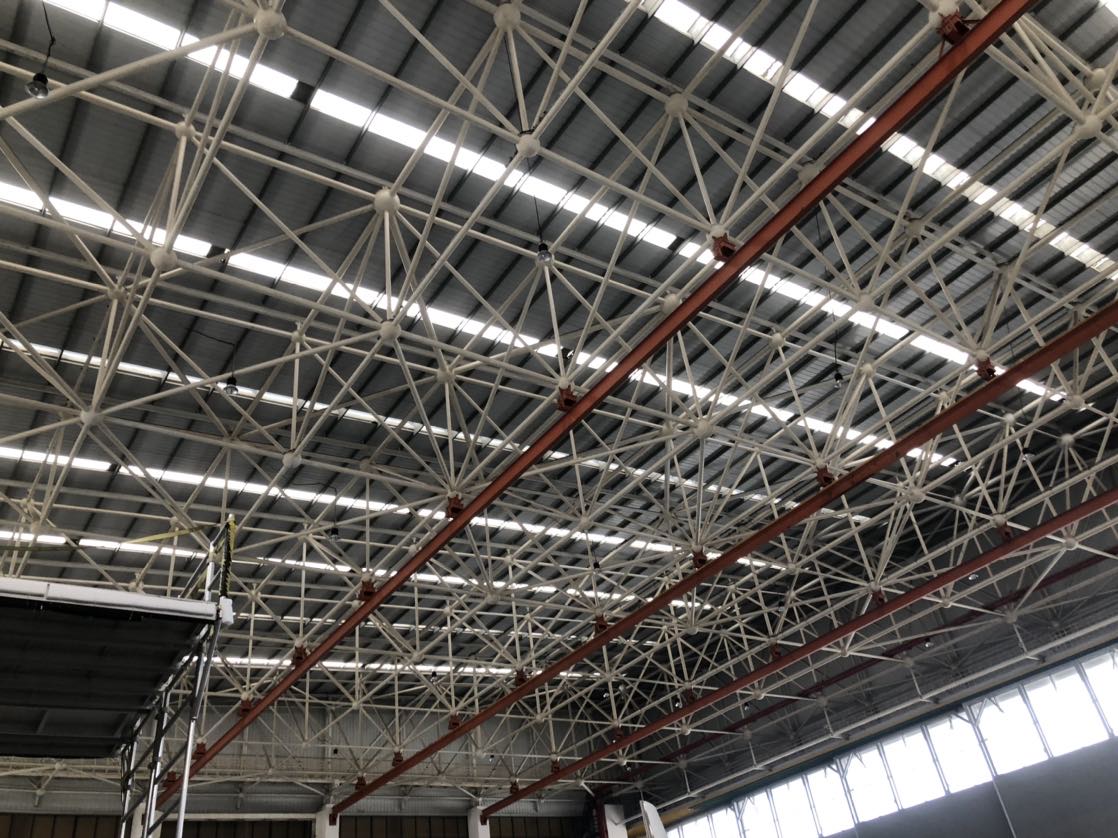

適用于鋼結構的垂直度、結構平面彎曲檢測。其目的是為了保證建筑物的安全使用并為今后的設計提供科學依據。 技術標準：
《鋼結構工程施工質量驗收規范》GB 50205-2001
《鋼結構現場檢測技術標準》GB/T 50621-2010
檢測儀器
    全站儀、激光測距儀、拉線、吊線錘
檢測方法及規定
1  測量尺寸不大于6m的鋼構件的垂直度時，應使用拉線、吊線錘的方法，從構件上端吊一線垂直至構件下端，當線錘處于靜止?fàn)顟B(tài)后，測量吊錘中心與構件下端的距離，該數值即是構件的頂端側向水平位移。
2  測量尺寸大于6m的鋼構件垂直度與整體平面彎曲宜采用全站儀或經緯儀檢測?？捎糜?jì)算測點間的相對位置差的方法來計算垂直度或彎曲度，也可采用通過儀器引出基準線，放置量尺直接讀取數值的方法。
3  當測量結構或構件垂直度時，儀器應架設在與傾斜方向成正交的方向線上，且宜距被測目標（1~2）倍目標高度的位置。
4  鋼構件、鋼結構安裝主體垂直度檢測，應測量鋼構件、鋼結構安裝主體頂部相對于底部的水平位移與高差，并分別計算垂直度及傾斜方向。
5  當用全站儀檢測，且現場光線不佳、起灰塵、有振動時，應用其他儀器對全站儀的測量結果進行對比判斷。
檢測結果評定
1 在鋼結構或構件變形應符合設計要求和現行國家標準《鋼結構工程施工質量驗收規范》GB50205及《鋼結構設計規范》GB50017等的有關規定。
2 既有鋼結構或構件變形應符合現行國家標準《民用建筑可靠性鑒定標準》GB50292、《工業建筑可靠性鑒定標準》GB50144等的有關規定。
