從混凝土碳化、脫飩和鋼筋銹蝕的耐久性角度考慮，不再以縱向受力鋼筋的外緣，而以最外層鋼筋（包括箍筋、構(gòu)造筋、分布筋等）的外緣計算混凝土保護層厚度。     混凝土保護層厚度越大，構(gòu)件的受力鋼筋粘結(jié)錨固性能、耐久性和防火性能越好。但是，過大的保護層厚度會使構(gòu)件受力后產(chǎn)生的裂縫寬度過大，就會影響其使用性能（如破壞構(gòu)件表面的裝修層、過大的裂縫寬度會使人恐慌不安等），過大的保護層厚度亦會造成經(jīng)濟上的浪費。

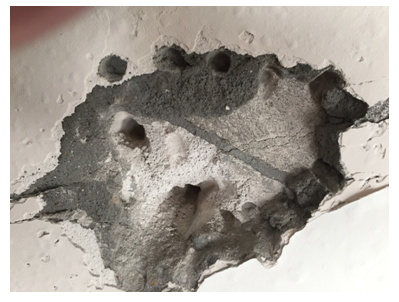

    鋼筋保護層厚度檢驗，需要對重要構(gòu)件，特別是懸挑梁和板構(gòu)件，以及易發(fā)生鋼筋位移、易露筋的部位，采用非破損（用先進的鋼筋保護層厚度測定儀）或局部破損的方法檢驗。
此時，縱向受力鋼筋保護層厚度的允許偏差，對梁類構(gòu)件為-7~+10mm；對板類構(gòu)件為-5~+8mm。鋼筋保護層厚度檢驗的合格點率為 90%及以上時為合格。
    當(dāng)合格點率小于90%，但不小于80%，可再抽取相同數(shù)量的構(gòu)件檢驗，當(dāng)兩次抽樣總和計算的合格點率為90%及以上時才能判為合格。且每次抽樣結(jié)果中不合格點的最大偏差均不應(yīng)大于允許偏差的1.5倍。
